PCIe - Qualcomm Dragonwing Documentation

PCIe(外围组件互连高速总线)使用双向连接同时发送和接收信息。设备之间的路径称为链路(Link),由一个或多个称为**通道(Lane)**的发送/接收对组成。

硬件规格

IQ-8275 PCIe 控制器

参数	PCIe RC1	PCIe RC0
速率	Gen4 2 通道(8 GT/s)	Gen4 4 通道(8 GT/s)
配置空间	0x40100000(1 MB)	0x60100000(1 MB)
I/O 空间	0x40200000(1 MB)	0x60200000(1 MB)
BAR 空间	0x40300000(509 MB)	0x60300000(509 MB)
电源轨	vreg_l5a (VDD_A_PCIE_0_CORE)、vreg_l1c (VDD_A_PCIE_0_PLL_1P2)	vreg_l5a (VDD_A_PCIE_1_CORE)、vreg_l1c (VDD_A_PCIE_1_PLL_1P2)
中断	MSI 和 PCI 传统中断	MSI 和 PCI 传统中断
电源管理	ASPM(L1/L1ss、L0s)	ASPM(L1/L1ss、L0s)

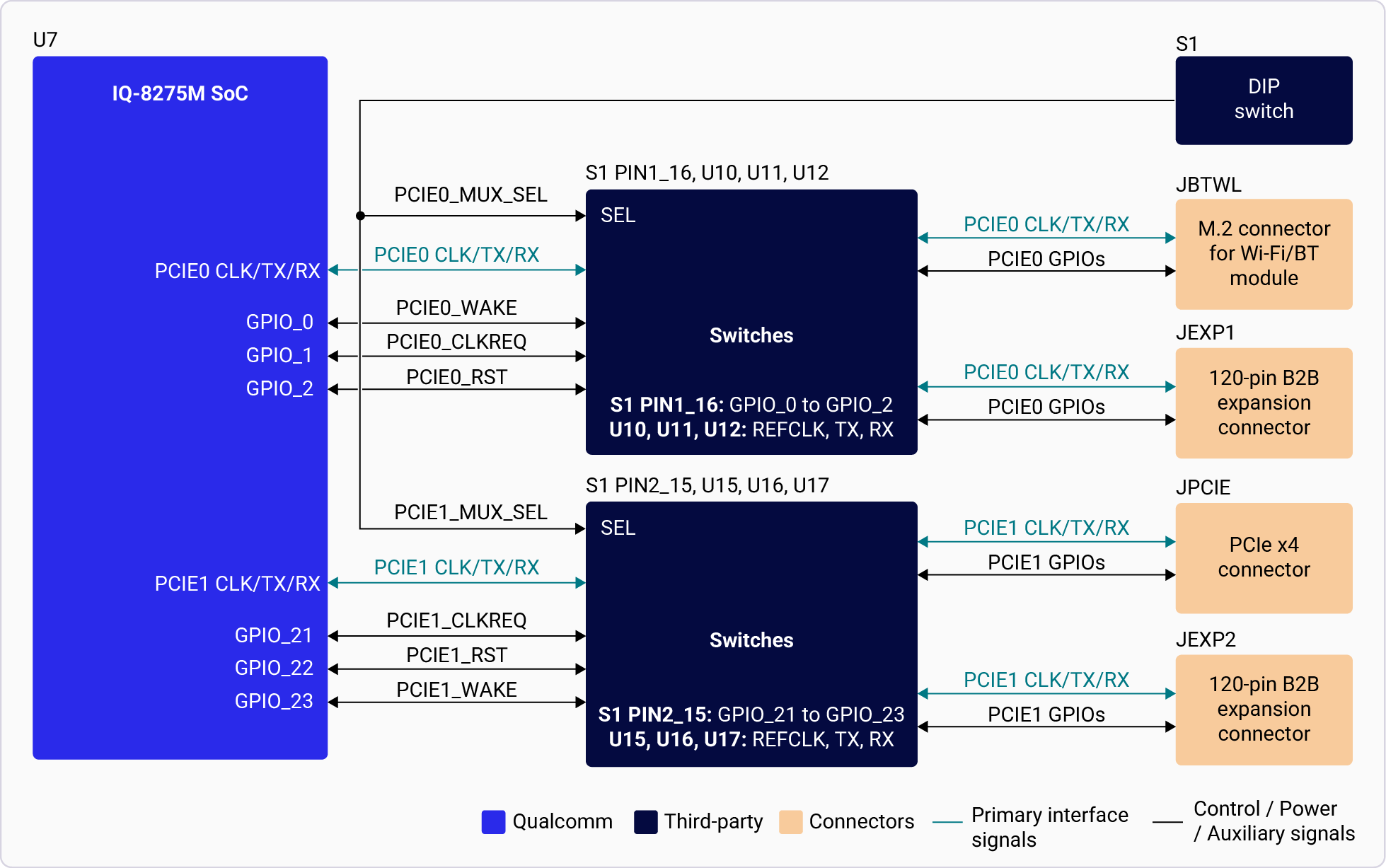

EVK 硬件配置

PCIe0:Gen4 2 通道 — M.2 E key(Wi-Fi)或扩展(通过 S1-1 开关选择)
PCIe1:Gen4 4 通道 — PCIe x4 插槽或扩展(通过 S1-2 开关选择)

架构

层	主要功能
物理层	链路训练、8b/10b 编码、串行转换
数据链路层	DLLP 组装、LCRC 生成、ACK/NAK 重放
事务层	TLP 组装、ECRC、流量控制、QoS(TC→VC 映射)

PCIe 连接类型

类型	描述
Root Complex(RC)	将 CPU 连接到 PCIe 拓扑
Switch	在两个以上端口之间路由数据包
Bridge	连接不同的总线
Endpoint(EP)	仅有上游端口的叶子设备

软件驱动配置

内核配置

CONFIG_HOTPLUG_PCI=y
CONFIG_PCI_HOST_GENERIC=y
CONFIG_PCIE_DW_PLAT_HOST=y
CONFIG_PCIE_QCOM=y
CONFIG_PCI_ENDPOINT=y
CONFIG_PCIEASPM=y
CONFIG_PCIEASPM_POWER_SUPERSAVE=y
CONFIG_BLK_DEV_NVME=y
CONFIG_NVME_CORE=y

设备树源文件

平台	文件
Dragonwing IQ-8275	`arch/arm64/boot/dts/qcom/lemans.dtsi`

关键驱动文件

组件	路径
PCIe 驱动	`drivers/pci/controller/dwc/pcie-qcom.c`
DesignWare 主机	`drivers/pci/controller/dwc/pcie-designware-host.c`
PHY 驱动	`drivers/phy/qualcomm/phy-qcom-qmp-pcie.c`

验证

lspci
lspci -vv | grep -i "lnk"
cat /sys/bus/pci/devices/*/current_link_speed
cat /sys/bus/pci/devices/*/current_link_width

通过 PCIe 的 NVMe

lspci | grep -i nvme
ls /dev/nvme*
nvme list

调试

echo 8 > /proc/sys/kernel/printk
echo "file pcie-qcom.c +p" > /sys/kernel/debug/dynamic_debug/control
dmesg | grep -i pcie

故障排除

链路训练失败

dmesg | grep -i phy | grep -i pcie
cat /sys/kernel/debug/regulator/regulator_summary | grep -i pcie

检查 PHY 电源轨和时钟配置
检查设备树设置

设备未被枚举

lspci -tv
dmesg | grep -i pcie

检查 DIP 开关位置(SW1-1、SW1-2)
检查端点设备供电

性能问题

lspci -vv | grep -i "lnk"

确认链路以预期的 Gen4 速率运行
如果 ASPM 设置过于激进,请进行调整

快速参考

lspci                                              # List all PCIe devices
lspci -vv                                          # Detailed device info
lspci -tv                                          # Tree view
dmesg | grep -i pcie                               # Kernel messages
cat /sys/bus/pci/devices/*/current_link_speed      # Link speeds
