01 · 它是什么？

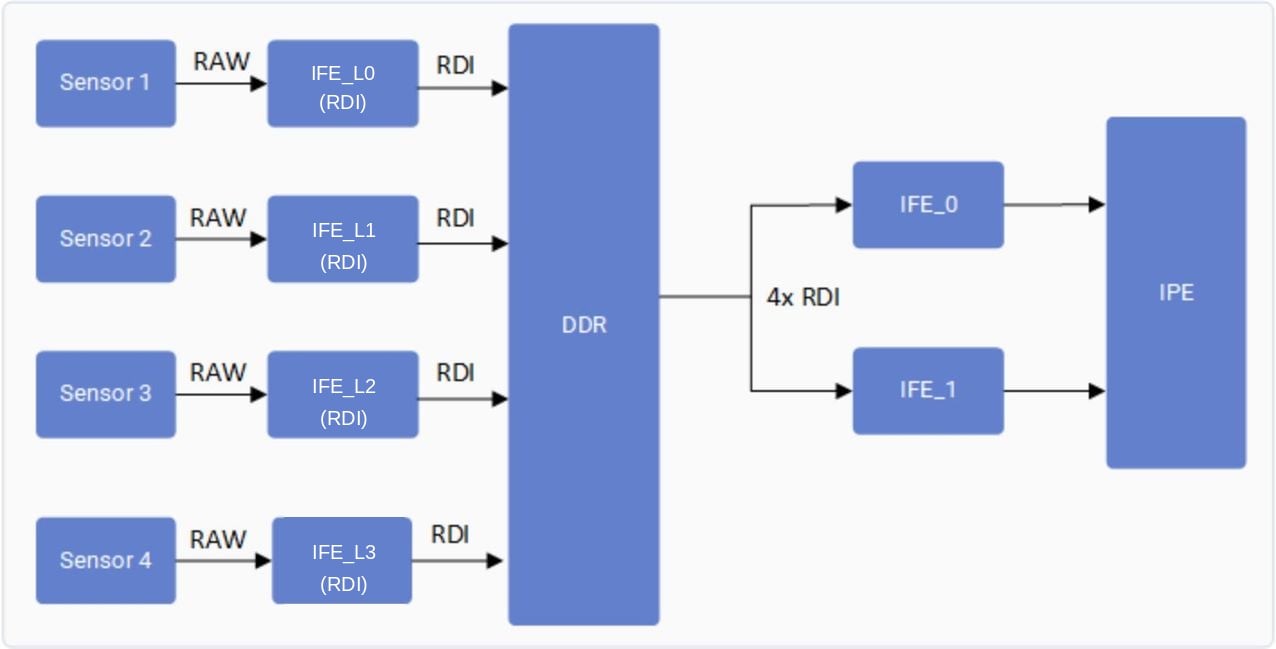

Offline IFE 功能允许单个 IFE 硬件实例以离线模式运行，处理来自多个摄像头的 bayer 图像。帧不是进行实时去拜耳处理，而是先通过 IFE-Lite 的 RDI 端口存储到 DDR 中，然后由 IFE 使用 SFE Lite 总线引擎取回，进行 bayer 到 YUV 的转换。

Real-Time Path:    Sensor → IFE-Lite (RDI) → DDR
Offline Path:      DDR → SFE Lite (Fetch) → IFE Offline → YUV Output

02 · 它控制什么？

通过在离线模式下复用单个 IFE，而不是为每个摄像头分配专用的 IFE 实例，来控制可同时流传输的并发 bayer 摄像头数量。

能力	无 Offline IFE	有 Offline IFE
并发 bayer 摄像头	最多 2 个摄像头	4 个摄像头（IQ-9075-EVK）
所需 IFE 实例	每 2 个摄像头 1 个	1 个共享（离线）
帧路由	传感器直接 → IFE	传感器 → IFE-Lite → DDR → IFE
SFE Lite 使用	不使用	用作总线取数引擎
IQ-8275-EVK 摄像头数量	最多 2 个摄像头	3 个摄像头

03 · 功能验证

使用 SSH 连接到设备控制台。有关说明，请参阅 How To SSH?。

平台参考配置

确保您已连接以下摄像头配置之一：

IQ-9075-EVK：四个 OV9282 MIPI 摄像头连接到四个 MIPI CSI 插槽（0、1、2 和 3）。
IQ-8275-EVK：三个 OV9282 MIPI 摄像头连接到三个 MIPI CSI 插槽（0、1 和 2）。

IQ-9075-EVK 配置

项目	值
摄像头数量	4
传感器	OV9282 MIPI
MIPI CSI 插槽	0, 1, 2, 3
格式	NV12 1280×720

IQ-8275-EVK 配置

项目	值
摄像头数量	3
传感器	OV9282 MIPI
MIPI CSI 插槽	0, 1, 2
格式	NV12 1280×720

收集用户日志

Collect User Log

# On device console
journalctl -f > /opt/user_log.txt

收集内核日志

Collect Kernel Log

dmesg -w  > /opt/kernel_log.txt

使用 multicamera-hint=true 运行 GStreamer 管线

对每个摄像头运行以下命令（相应地将 camera=0 改为 1、2、3）：

GStreamer Pipeline

gst-launch-1.0 -e qtiqmmfsrc name=camsrc camera=0 multicamera-hint=true ! \
video/x-raw,format=NV12,width=1280,height=720,framerate=30/1,\
interlace-mode=progressive,colorimetry=bt601 ! v4l2h264enc \
capture-io-mode=4 output-io-mode=5 extra-controls="controls,video_bitrate=6000000,\
video_bitrate_mode=0;" ! h264parse ! mp4mux ! filesink location=/opt/mux_avc.mp4

对每个摄像头重复此操作
对 camera=1、camera=2 和 camera=3（IQ-9075-EVK）或最多到 camera=2（IQ-8275-EVK）以同样方式运行，并在每个命令中带上 multicamera-hint=true。

验证日志输出

运行管线后，通过检查以下确切的日志条目来确认该功能已激活：用户日志 — CamX 管线状态：

User Log Trace

CamX: [CORE_CFG]3509 3556 [CORE   ] camxpipeline.h:4222 SetPipelineStatus() RealTimeFeatureZSLPreviewRawOfflineIFE_0_cam_0 status is now PipelineStatus::STREAM_ON

内核日志 — IFE 获取确认：

Kernel Log Trace

CAM_INFO: CAM-ISP: cam_ife_hw_mgr_print_acquire_info: 1733: 0:4:11.835 Acquired Single IFE[0] SFE[0] OFFLINE: Y with [9 pix] [0 pd] [0 rdi] ports for ctx:1

内核日志中的 OFFLINE: Y 确认 IFE 正在离线模式下运行。用户日志中的 STREAM_ON 确认 CamX 管线已在运行。

🛠️ 故障排查

问题	原因	解决方法
只有 2 个摄像头出流；第 3/4 个被丢弃	未在所有流上设置 `multicamera-hint=true`	确保每个 `gst-launch` 调用都包含 `multicamera-hint=true`
内核日志中出现 `OFFLINE: N`	未获取到 Offline IFE — 可能存在资源冲突	重启摄像头服务；确认没有其他管线占用 IFE
管线卡顿或丢帧	4 摄像头负载下 DDR 带宽饱和	将帧率降低到 24fps 或将分辨率降低到 720p
