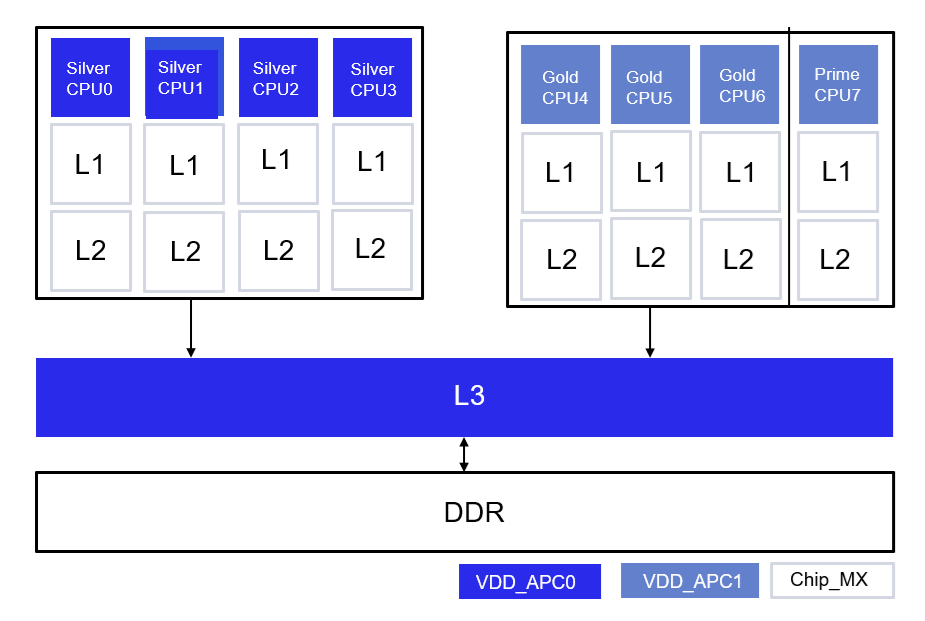

APSS 是一组按集群组织的 CPU。集群中的所有 CPU 核心以相近的频率运行。集群中的每个 CPU 核心都有专用的 L1 和 L2 缓存。CPU 子系统由三个集群和 L3 缓存组成,如下所示:
- Qualcomm® Kryo™ CPU Prime 集群,拥有一个性能 CPU 核心
- Kryo Gold 集群,拥有兼顾功耗和性能的 CPU 核心
- Kryo Silver 集群,拥有用于轻量级应用的低功耗 CPU 核心
- 共享 L3 缓存
CPU 子系统运行在两个电源域上,每个电源域由专用的开关模式电源(SMPS)供电轨供电。 支持的电源域如下:
注意 要了解有关 CPU 核心排布的更多信息,请参阅 QCS6490 Data Sheet 和 QCS5430 Data Sheet。
表:电源域及其描述 电源域 描述 VDD_APC0Silver 集群 CPU 核心和 L3 缓存数字电路的电源域 VDD_APC1Gold 和 Prime 集群 CPU 核心的电源域 Chip_MXL1、L2 和 L3 缓存存储器的电源域

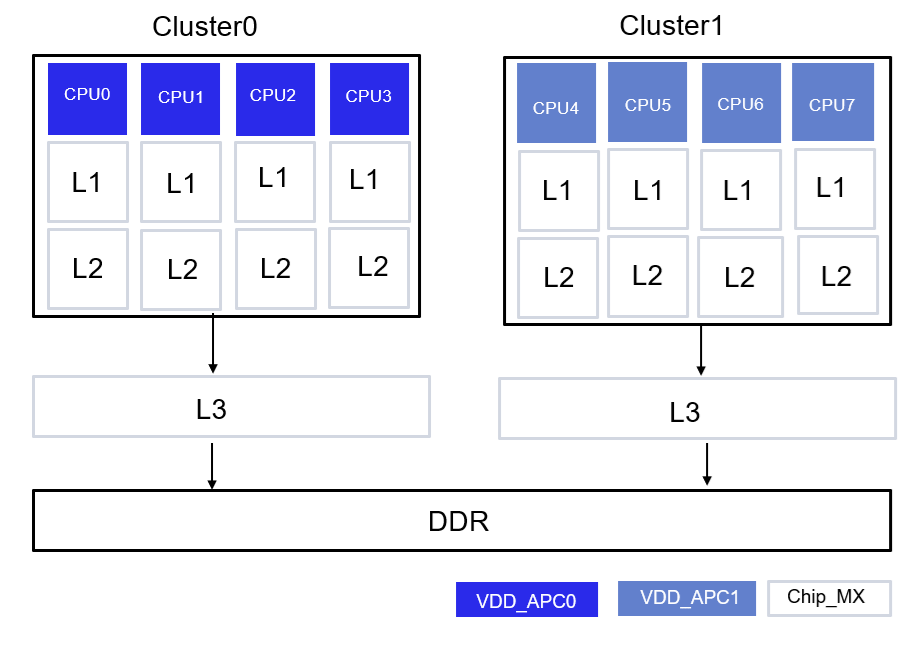

CPU 子系统由两个集群组成,每个集群都有专用的 L3 缓存。集群中的每个 CPU 核心都有专用的 L1 和 L2 缓存。集群中的所有 CPU 核心以相近的频率运行。
要了解有关 CPU 核心排布的更多信息,请参阅 IQ-9075 Data Sheet。
表:电源域及其描述CPU 子系统运行在两个电源域上,每个电源域由专用的 SMPS 供电轨供电。 支持的电源域如下:
| 电源域 | 描述 |
|---|---|
VDD_APC0 | Cluster0 CPU 核心和 L3 缓存数字电路的电源域 |
VDD_APC1 | Cluster1 CPU 核心和 L3 缓存数字电路的电源域 |
Chip_MX | L1、L2 和 L3 缓存存储器的电源域 |

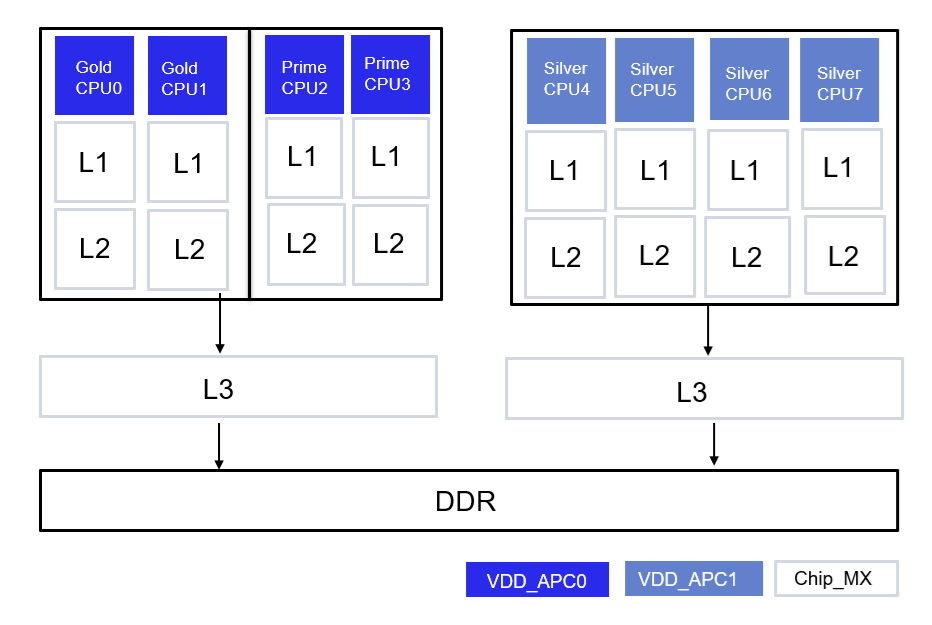

APSS 是一组按集群组织的 CPU。集群中的所有 CPU 核心以相近的频率运行。集群中的每个 CPU 核心都有专用的 L1 和 L2 缓存。 CPU 子系统由三个集群和 L3 缓存组成,如下所示:
- Kryo Prime 集群,拥有性能 CPU 核心
- Kryo Gold 集群,拥有兼顾功耗和性能的 CPU 核心
- Kryo Silver 集群,拥有用于轻量级应用的低功耗 CPU 核心
- Silver 集群拥有专用的 L3 缓存
- Gold 和 Prime 集群共享一个专用的 L3 缓存
要了解有关 CPU 核心排布的更多信息,请参阅 IQ-8275 Data Sheet。
表:电源域及其描述 电源域 描述 VDD_APC0Gold 和 Prime 集群 CPU 核心以及 L3 缓存数字电路的电源域 VDD_APC1Silver 集群 CPU 核心和 L3 缓存数字电路的电源域 Chip_MXL1、L2 和 L3 缓存存储器的电源域
APSS 是一组按集群组织的 CPU。集群中的所有 CPU 核心以相近的频率运行。集群中的每个 CPU 核心都有专用的 L1 和 L2 缓存。CPU 子系统由两个集群和 L3 缓存组成,如下所示:
- Qualcomm® Kryo™ Gold 集群,拥有兼顾功耗和性能的 CPU 核心
- Kryo Silver 集群,拥有用于轻量级应用的低功耗 CPU 核心
- 共享 L3 缓存

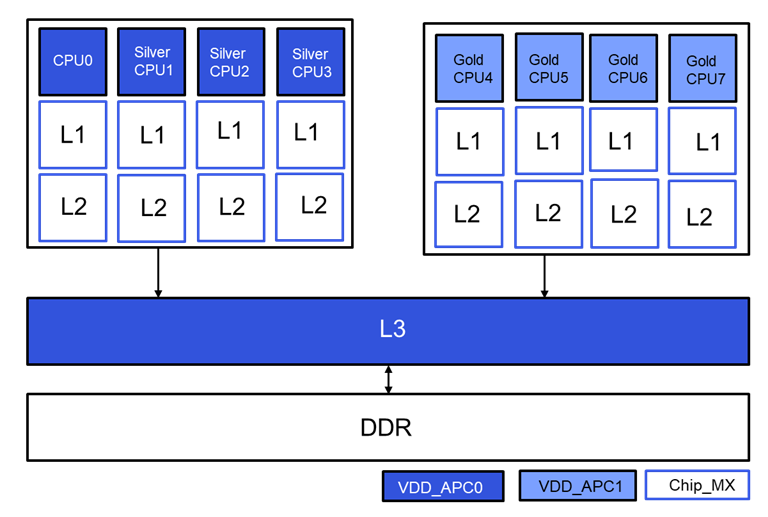

要了解有关 CPU 核心排布的更多信息,请参阅 IQ-615 Data Sheet。图:IQ-615 APSS CPU 子系统架构 CPU 子系统运行在两个电源域上,每个电源域由专用的 SMPS 供电轨供电。 支持的电源域如下:
表:电源域及其描述 电源域 描述 VDD_APC0Silver 集群 CPU 核心和 L3 缓存数字电路的电源域 VDD_APC1Gold 集群 CPU 核心的电源域 Chip_MXL1、L2 和 L3 缓存存储器的电源域
APSS 是一组按集群组织的 CPU。集群中的所有 CPU 核心以相近的频率运行。集群中的每个 CPU 核心都有专用的 L1 缓存,每个集群都有专用的 L2 缓存。CPU 子系统组织为三个集群,每个集群都有自己专用的 L2 缓存:
- NCC 能效集群 0,拥有 4 个用于轻量级应用的 Qualcomm Oryon™ CPU 能效核心
- NCC 性能集群 1,拥有 4 个用于兼顾功耗和性能工作负载的 Oryon 性能 CPU 核心
- NCC 性能集群 2,拥有 4 个用于兼顾功耗和性能工作负载的 Oryon 性能 CPU 核心
- 每个集群共享一个 L2 缓存

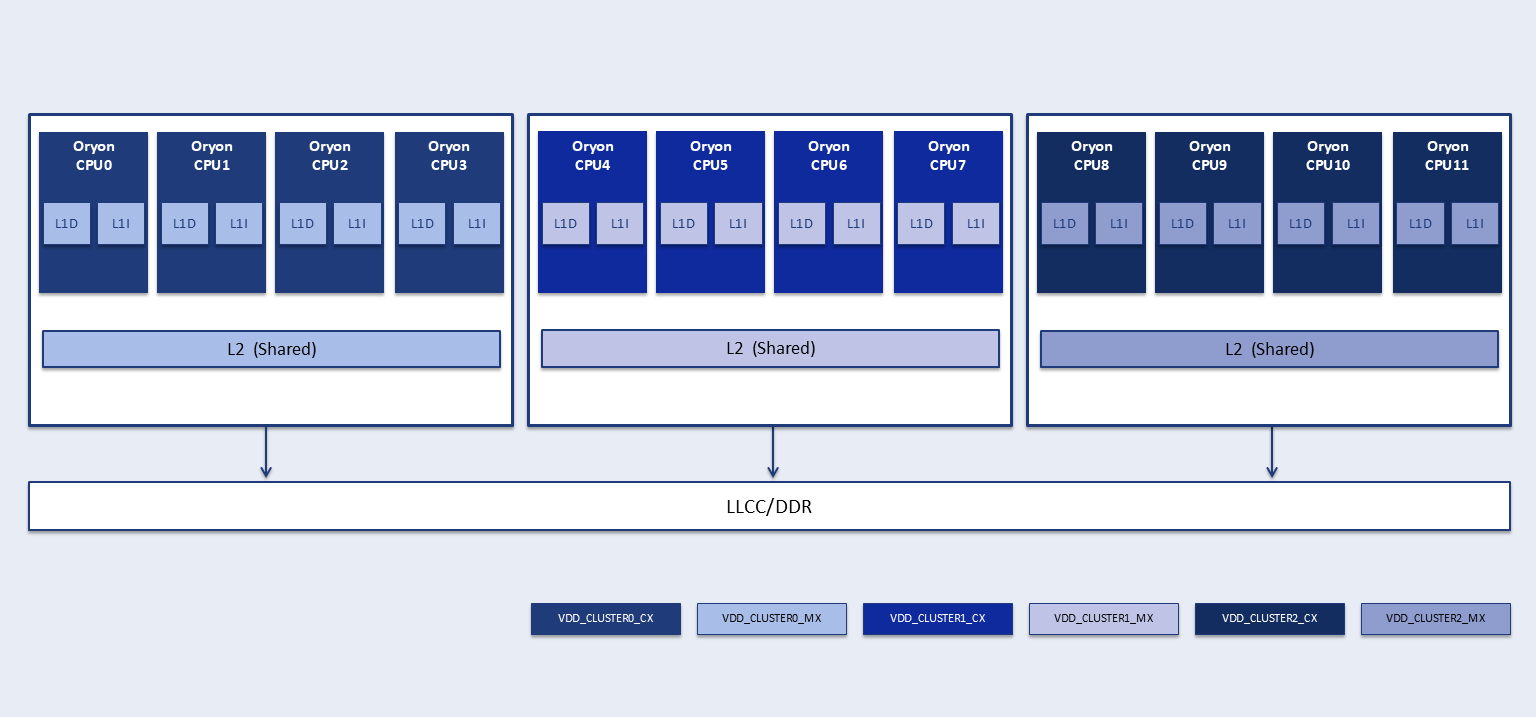

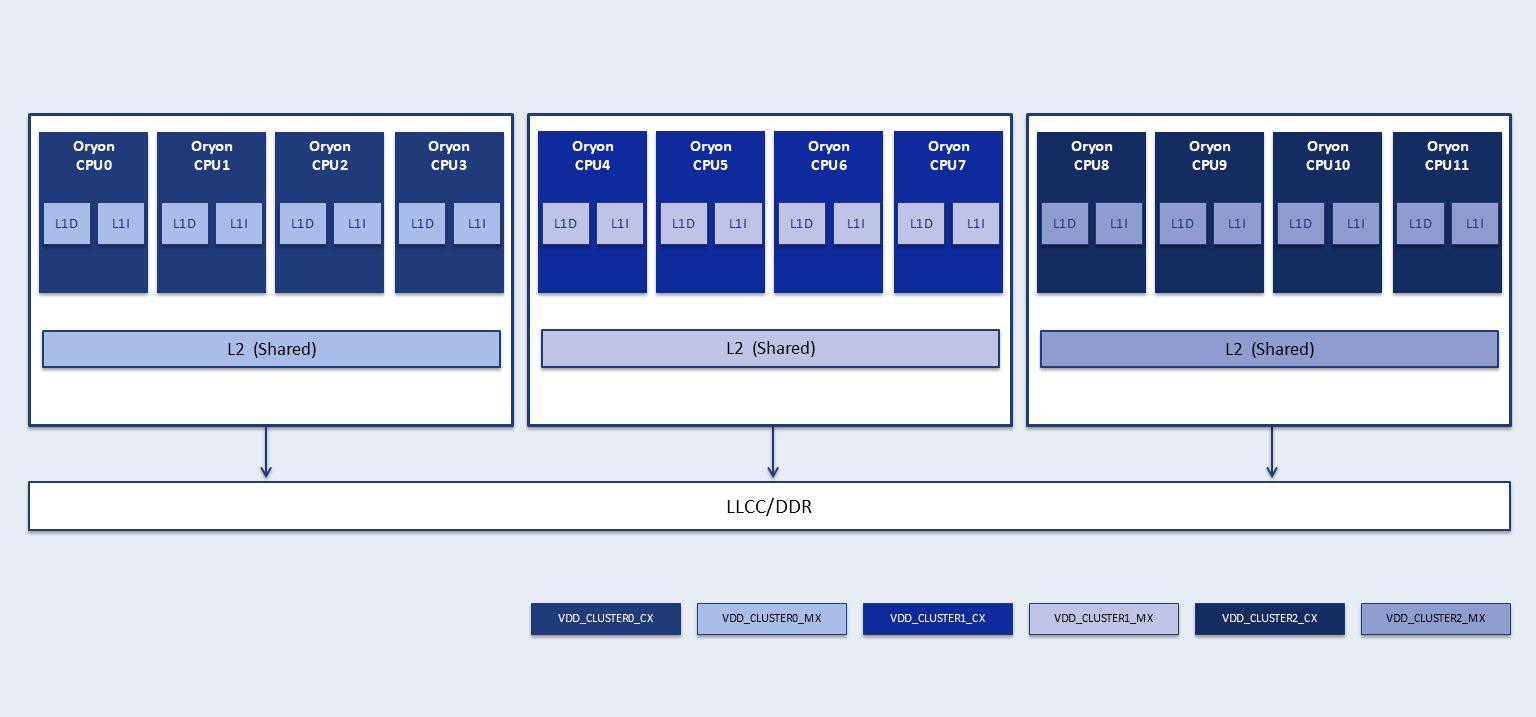

图:IQ-X7181 APSS CPU 子系统架构 CPU 子系统为每个集群使用独立的逻辑和存储器电源域。每个电源域由其专用的 SMPS 供电轨供电。 支持的电源域如下:
表:电源域及其描述 电源域 描述 VDD_CLUSTER0_CXNCC 能效集群 0 CPU 核心的逻辑电源域 VDD_CLUSTER0_MXNCC 能效集群 0 L1 和 L2 缓存的存储器电源域 VDD_CLUSTER1_CXNCC 性能集群 1 CPU 核心的逻辑电源域 VDD_CLUSTER1_MXNCC 性能集群 1 L1 和 L2 缓存的存储器电源域 VDD_CLUSTER2_CXNCC 性能集群 2 CPU 核心的逻辑电源域 VDD_CLUSTER2_MXNCC 性能集群 2 L1 和 L2 缓存的存储器电源域
APSS 是一组按集群组织的 CPU。集群中的所有 CPU 核心以相近的频率运行。集群中的每个 CPU 核心都有专用的 L1 缓存,每个集群都有专用的 L2 缓存。CPU 子系统由两个集群和专用的 L2 缓存组成,如下所示:
- NCC 性能集群 0,拥有 4 个用于兼顾功耗和性能工作负载的 Qualcomm Oryon 性能 CPU 核心
- NCC 性能集群 1,拥有 4 个用于兼顾功耗和性能工作负载的 Qualcomm Oryon 性能 CPU 核心
- 每个集群共享一个 L2 缓存

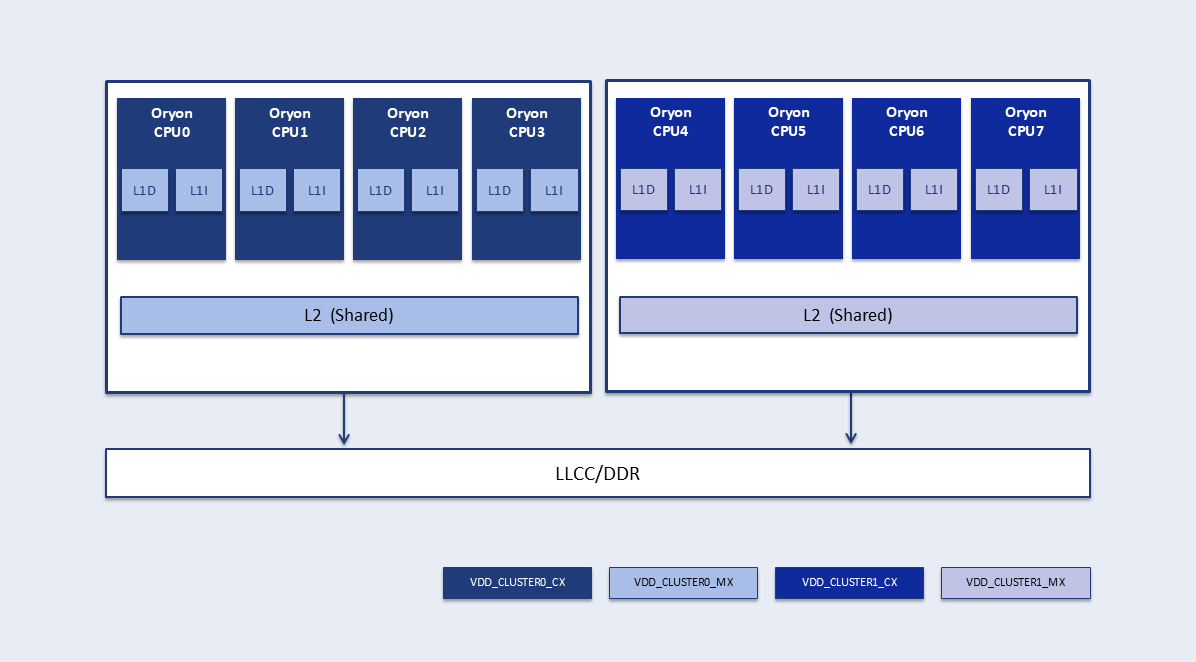

图:IQ-X5121 APSS CPU 子系统架构 CPU 子系统为每个集群运行在专用的逻辑和存储器电源域上。每个电源域由其专用的 SMPS 供电轨供电。 支持的电源域如下:
表:电源域及其描述 电源域 描述 VDD_CLUSTER0_CXNCC 性能集群 0 CPU 核心的逻辑电源域 VDD_CLUSTER0_MXNCC 性能集群 0 L1 和 L2 缓存的存储器电源域 VDD_CLUSTER1_CXNCC 性能集群 1 CPU 核心的逻辑电源域 VDD_CLUSTER1_MXNCC 性能集群 1 L1 和 L2 缓存的存储器电源域
APSS 是一组按集群组织的 CPU。集群中的所有 CPU 核心以相近的频率运行。CPU 子系统由单个集群和共享 L3 缓存组成:
- 3 个 Cortex-A55 低功耗 CPU 核心,带有专用 L1 缓存,用于轻量级应用
- 1 个带有专用 L1 和 L2 缓存的 Cortex-A78c CPU 核心,用于兼顾功耗和性能的工作负载
- 共享 L3 缓存

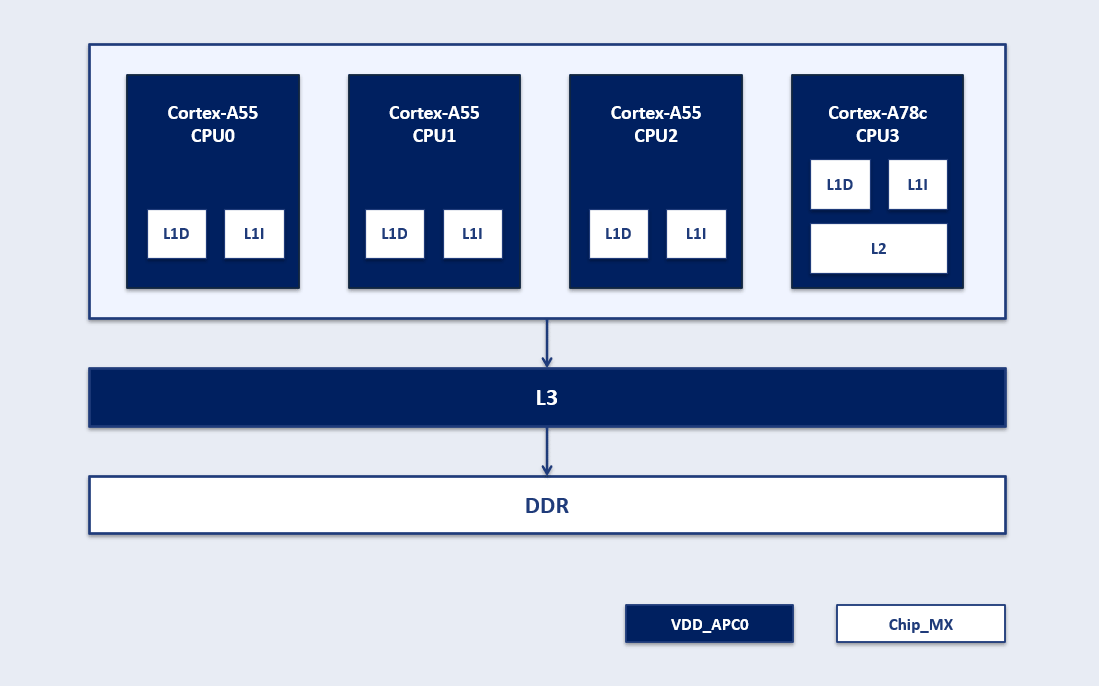

图:CQ-2390 APSS CPU 子系统架构 CPU 子系统运行在一个由专用 SMPS 供电轨供电的电源域上。 支持的电源域如下:
表:电源域及其描述 电源域 描述 VDD_APC0Cortex-A55 和 Cortex-A78c CPU 核心以及 L3 缓存数字电路的电源域 Chip_MXL1、L2 和 L3 缓存存储器的电源域
APSS 是一组按集群组织的 CPU。集群中的所有 CPU 核心以相近的频率运行。集群中的每个 CPU 核心都有专用的 L1 缓存,每个集群都有专用的 L2 缓存。CPU 子系统被组织为三个集群,每个集群都有各自专用的 L2 缓存:
- NCC 集群 0,拥有 6 个用于兼顾功耗和性能工作负载的 Qualcomm Phoenix M CPU 核心
- NCC 集群 1,拥有 6 个用于兼顾功耗和性能工作负载的 Phoenix M CPU 核心
- NCC 集群 2,拥有 6 个用于兼顾功耗和性能工作负载的 Phoenix M CPU 核心
- 每个集群共享一个 L2 缓存

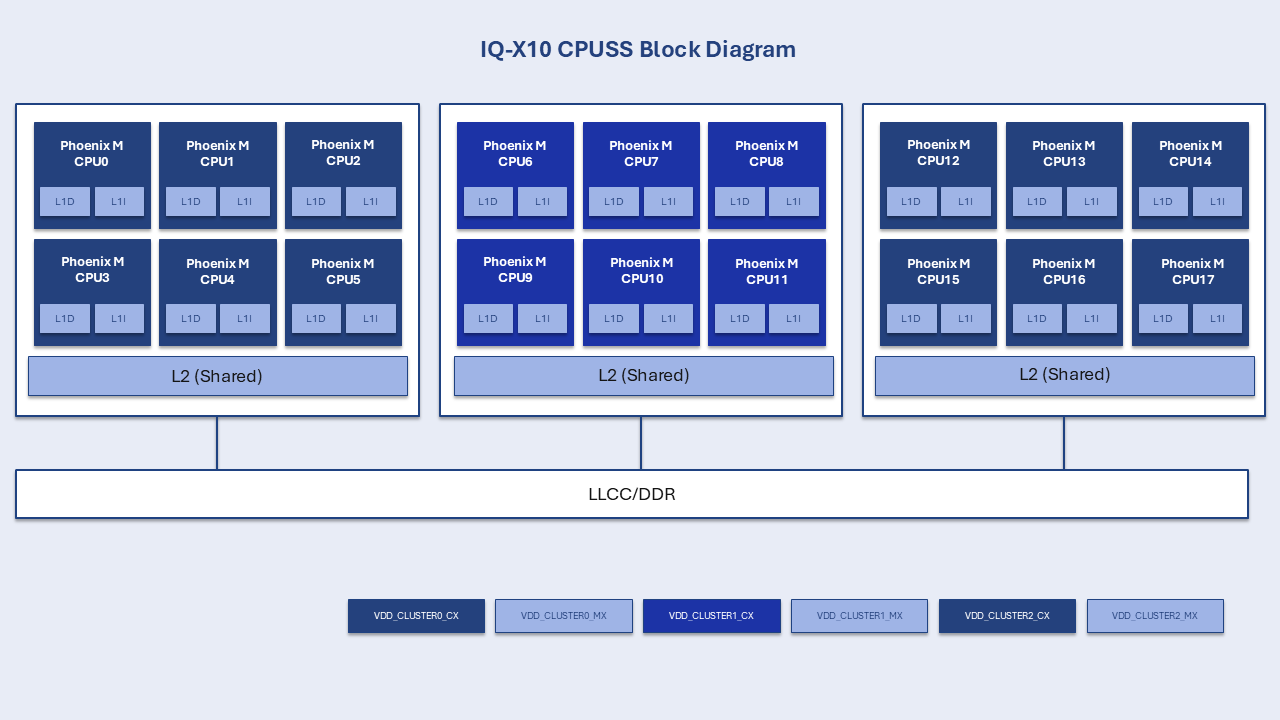

图:IQ-X10 APSS CPU 子系统架构 CPU 子系统为每个集群使用独立的逻辑和存储器电源域。每个域由各自专用的 SMPS 电源轨供电。 以下是支持的电源域:
表:电源域及其描述 电源域 描述 VDD_CLUSTER0_CXNCC 集群 0 CPU 核心的逻辑电源域 VDD_CLUSTER0_MXNCC 集群 0 L1 和 L2 缓存的存储器电源域 VDD_CLUSTER1_CXNCC 集群 1 CPU 核心的逻辑电源域 VDD_CLUSTER1_MXNCC 集群 1 L1 和 L2 缓存的存储器电源域 VDD_CLUSTER2_CXNCC 集群 2 CPU 核心的逻辑电源域 VDD_CLUSTER2_MXNCC 集群 2 L1 和 L2 缓存的存储器电源域
