QDTE 是一款用于通过编辑 xbl_config.elf 文件来配置 DTB 的工具。 您可以从 Qualcomm Software Center (QSC) 下载 QDTE，并使用命令 ./qdte 启动 UI。 QDTE 提供以下功能：
  • 允许在测试环境中试验配置设置。
  • 该工具可以直接打开/读取 DTB 文件，或解析 xbl_config.elf 文件并提取嵌入的 DTB 文件。在后一种情况下，当您保存文件时，该工具会重新生成带签名的 xbl_config.elf 文件。
请勿使用 QDTE 工具创建代表输入源的设备树源/设备树源包含 (DTS/DTSI) 文件。
在某些平台上，xbl_config.elf 仅包含 XBL 专用 DT 节点，而 UEFI 专用 DT 节点位于单独的 uefi_dtbs.elf 文件（或其压缩/KVM 变体）中。在这些平台上，请使用 QDTE 单独打开并编辑 uefi_dtbs.elf 来修改 UEFI DT 节点。有关完整的平台明细，请参阅启动接口概述。
QDTE v1.3.0 支持以下环境：Ubuntu 22.04 Linux 主机计算机Windows 10 和 11 主机计算机

​
配置 QDTE

QDTE 图形用户界面 (GUI) 工具用于配置和修改设备树二进制 (DTB) 文件。有关更多信息，请参阅启动接口概述。 本节介绍如何使用 QDTE 工具执行以下操作：
  • 加载、解析、编辑和保存 DTB 文件。
  • 从设备读取或向设备写入 DTB 文件。
  • 在您的主机 PC 上进行配置设置，无论是 Linux 还是 Windows。
在主机设备上按如下方式进行配置设置：

表：Linux/Windows 配置

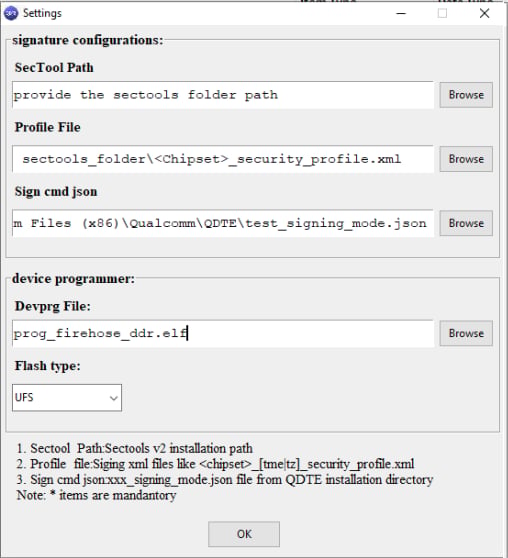

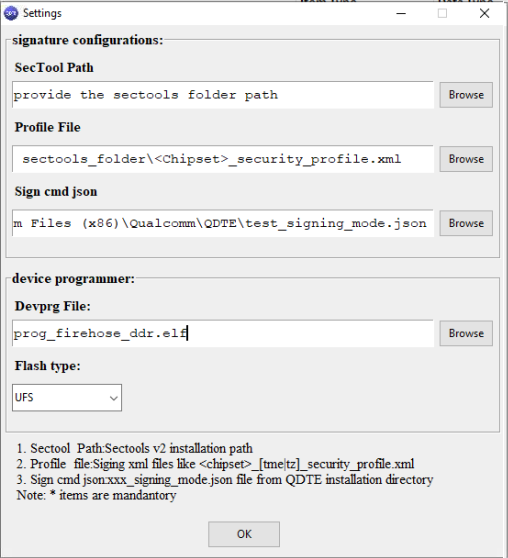

QDTE 签名配置设置

图：QDTE 签名配置设置

使用以下步骤通过 QDTE 配置 DTB 文件。此步骤仅适用于 XBL 和 UEFI DTB。
  1. 要打开 XBLConfig ELF 文件，请转到 File > Open DTB Elf > From Build。
    • 如果文件无效或已损坏，系统会生成错误。为防止出现该错误，请确保下载有效的启动二进制文件（包括 xbl_config.elf），并将其与 XBL 配置一起使用。该二进制文件包含启动组件，它是固件的一部分。
    • 如果文件加载成功，将显示一个树状视图，其中填充了 DTB 元素。

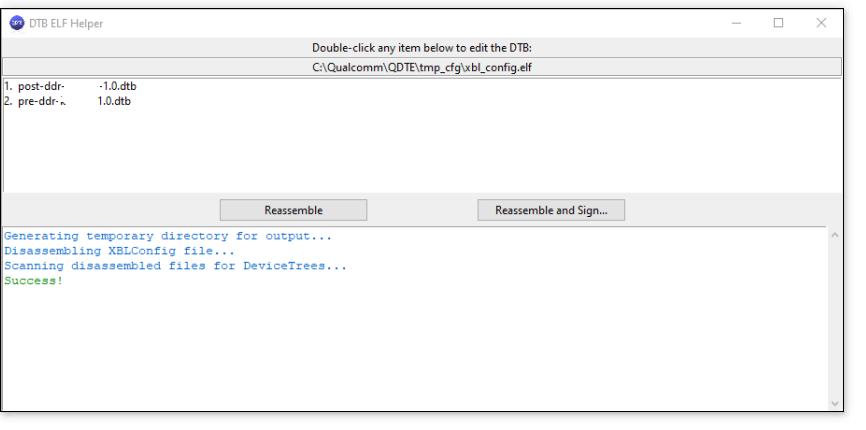

  2. 选择 XBLConfig ELF 文件进行编辑。 QDTE 主界面将显示该文件。 下图显示了一个 XBLConfig 助手窗口，其中显示了包含两个 DTB 的 XBLConfig 文件的反汇编结果。
    显示反汇编结果的 XBLConfig 助手窗口

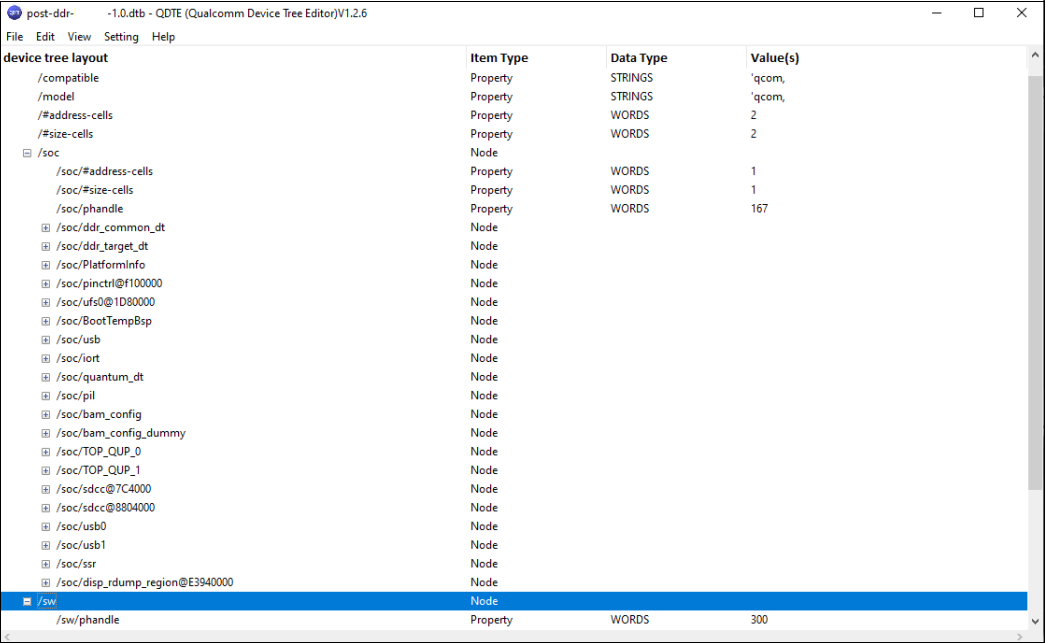

    下图显示了一个在树状视图中打开的示例文件，其中所有四列均已填充。
    在树状视图中打开的示例文件
  3. 要放弃所有更改并从磁盘重新加载文件（如果在 QDTE 工具打开期间文件在磁盘上发生更改），请选择 File > Reload File。
  4. 要向树中添加项目，请右键单击某个节点。将显示以下项目： 您可以删除 DT 中除根节点以外的所有项目。要删除项目，请右键单击它并选择 Delete。删除节点也会删除其子节点（如果有）。
  5. 要编辑属性，您可以右键单击并选择 Edit，或双击以打开对话框。此对话框允许您编辑属性名称和值。

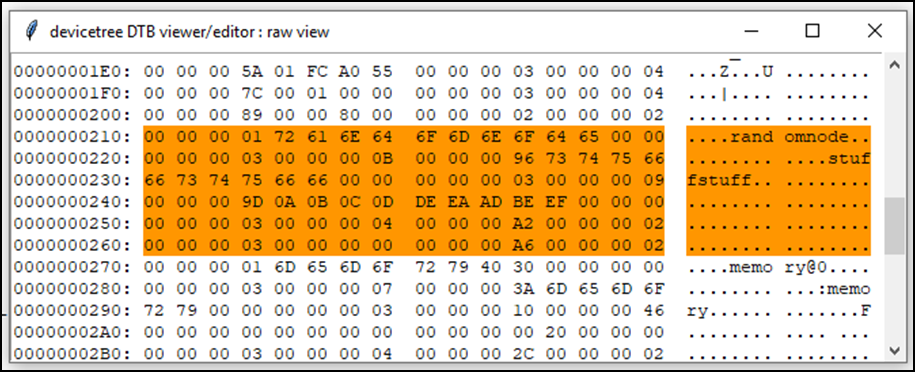

  6. 要以二进制十六进制转储形式查看 DTB 文件，请转到 View > Raw，它会显示导出的 DTB 文件。 以下原始视图示例显示了偏移量、十六进制值和对应字符列，其中一个节点以橙色高亮显示。
    原始视图，其中一个节点以橙色高亮显示
    要移除所有高亮显示，请转到 View > Clear Highlights。
  7. 要保存修改后的 DTB，您可以转到 File > Save（或按 CTRL + S）以覆盖现有文件，或转到 File > Save Copy As（或按 CTRL + SHIFT + S）以将 DTB 的副本保存到新文件。
  8. 要生成更改摘要，请选择 File > Export Change Report。 将创建一个 JSON 文件，其中列出了本次会话中对 DT 所做的所有更改，以及操作后 DTB 的结果。

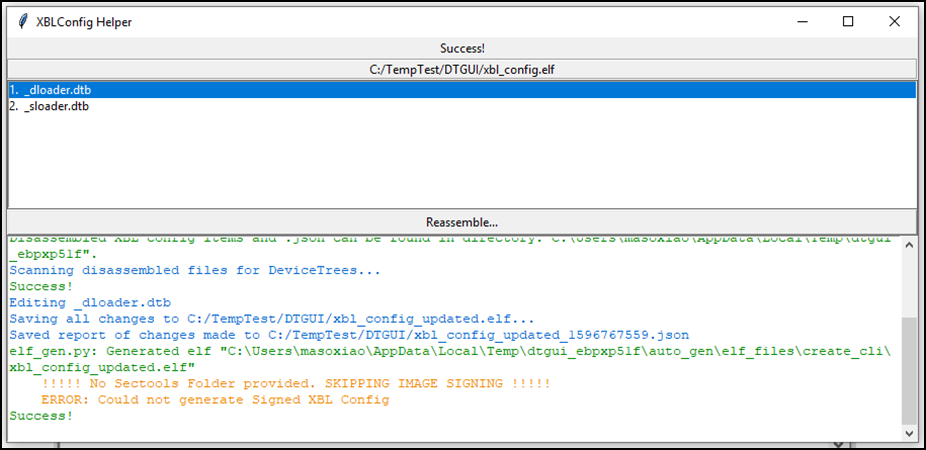

  9. 要在 QDTE 主界面中保存修改后的 DTB 文件，请转到 XBLConfig 助手窗口，然后选择 Reassemble and Sign。修改后的文件将被保存。
  10. 接下来，为输出文件选择一个名称。 工具链使用 XBLConfig 重新组装 ELF。如果错误消息指示未生成签名的 XBLConfig，它会将错误降级为警告，并改为显示成功消息。
QDTE 中的 Reassemble and Sign
