执行 VIP 刷写

启用安全启动后,启动过程的每个阶段只有在经过数字签名并验证签名后,才会加载和运行下一个阶段。它从主启动加载程序 (PBL) 开始,加载辅助启动加载程序 (SBL) 或可扩展启动加载程序 (XBL)。如果签名检查在任何阶段失败,设备会立即停止。这确保只有受信任的、已签名的代码才能执行,从而保持设备安全。 已验证的镜像编程 (VIP) 增加了另一层控制。它允许您决定在刷写过程中可以将哪些文件和命令发送到设备。一旦芯片的熔丝被熔断,安全启动就永久启用。从此以后,设备只接受已签名的镜像——任何未签名的镜像都会导致刷写失败。此安全刷写过程称为 VIP 刷写。

​

创建摘要表

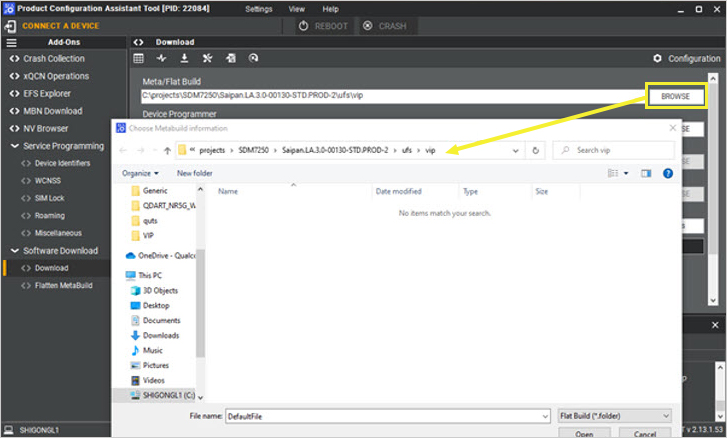

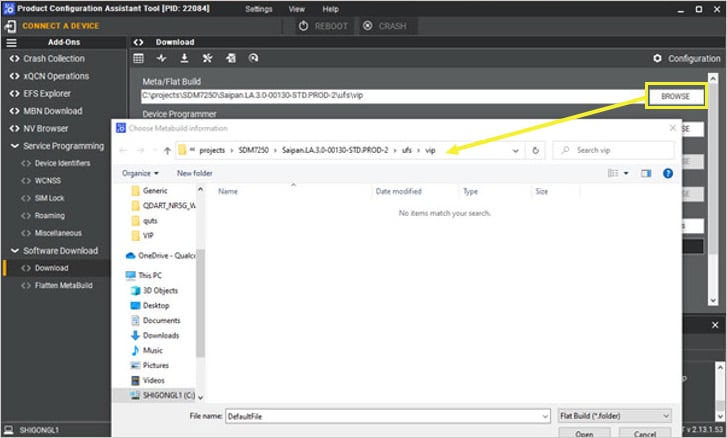

1. 选择必须使用 VIP 下载的已签名镜像文件。

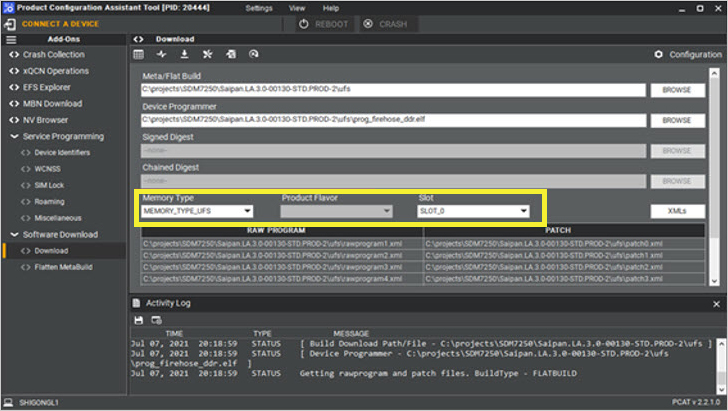

2. 在 Download 窗口中选择正确的内存类型和其他参数。

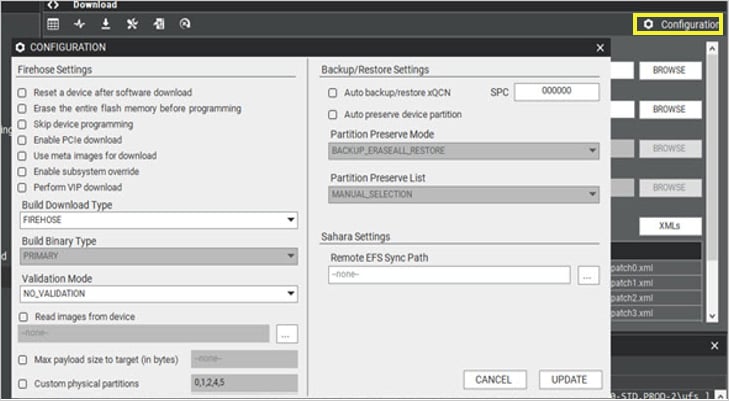

3. 设置所有下载选项。

注意 确保生成摘要表时使用的配置与 VIP 下载期间使用的配置相匹配。例如,如果在生成摘要表时选择 Erase the entire flash before programming,则在 VIP 下载期间选择相同的选项。

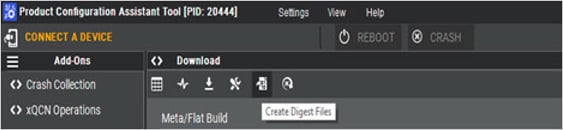

4. 选择 Create Digest Files。

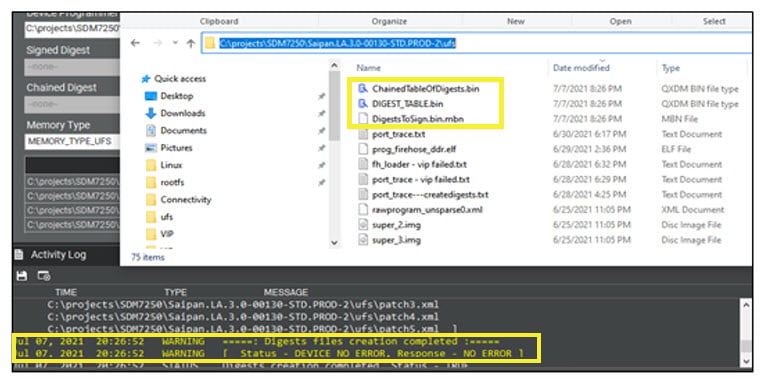

如果过程成功运行,它会在与构建相同的文件夹中生成摘要文件。

​

签名组件

1. 使用以下命令,使用安全启动启用期间使用的相同密钥对 DigestsToSign.bin.mbn 镜像和 Device Programmer 镜像进行签名:

• 签名摘要表:

  <Metabuild>/<chipset>.LE.X.x/common/sectoolsv2/ext/Linux/sectools secure-image --sign /path/to/DigestsToSign.bin.mbn --image-id=VIP --security-profile <Metabuild>/<chipset>.LE.X.x/common/sectoolsv2/<chipset>_security_profile.xml --oem-id=0x1 --oem-product-id=0xabcd --anti-rollback-version=0x0 --signing-mode=LOCAL --root-certificate=./OEM-KEYS/qpsa_rootca.cer --ca-certificate=./OEM-KEYS/qpsa_attestca.cer --ca-key=./OEM-KEYS/qpsa_attestca.key --outfile  ./signed_images_out/DigestsToSign.bin.mbn


• 签名设备编程器:

  <Metabuild>/<chipset>.LE.X.x/common/sectoolsv2/ext/Linux/sectools secure-image --sign /path/to/prog_firehose_ddr.mbn --image-id=DEVICE-PROGRAMMER --security-profile <Metabuild>/<chipset>.LE.X.x/common/sectoolsv2/<chipset>_security_profile.xml --oem-id=0x1 --oem-product-id=0xabcd --anti-rollback-version=0x0 --signing-mode=LOCAL --root-certificate=./OEM-KEYS/qpsa_rootca.cer --ca-certificate=./OEM-KEYS/qpsa_attestca.cer --ca-key=./OEM-KEYS/qpsa_attestca.key --outfile ./signed_images_out/prog_firehose_ddr.mbn


2. 确保以下事项:

   • 使用与您的安全启动启用配置匹配的值。例如,将 OEM ID 0x1 和 OEM 产品 ID 0xabcd 替换为您的特定值。
   • 用安全启动启用期间使用的相同安全配置文件替换 <chipset>_security_profile.xml。
   • 签名密钥必须与安全启动启用期间使用的密钥匹配。

注意 如果目标 DigestsToSign.bin.mbn 预期为 MBNv6 格式(根据 <chipset>_security_profile.xml 检查)并且 PCAT 未生成 MBNv6,请执行以下操作:

1. 从扁平构建文件夹中删除或删除任何现有的摘要文件,如 ChainedTableOfDigests.bin、DIGEST_TABLE.bin 或 DigestsToSign.bin.mbn。
2. 打开 PCAT 应用并转到 Configuration,将 Digest Header Type 更改为 DIGEST_HEADER_TYPE_NONE。
3. 保持所有其他字段相同并重新生成摘要文件。

   在输出中,您将看到:ChainedTableOfDigests.bin、DIGEST_TABLE.bin 和 DigestsToSign.bin,而不是 Not DigestsToSign.bin.mbn。

4. 运行命令将 .bin 转换为 .bin.mbn。
   ./sectools mbn-tool generate --data ./DigestsToSign.bin --outfile DigestsToSign.bin.mbn --mbn-version 6

5. 使用 --image-id VIP 签名 DigestsToSign.bin.mbn(在步骤 4 中生成)。

​

使用 PCAT 下载

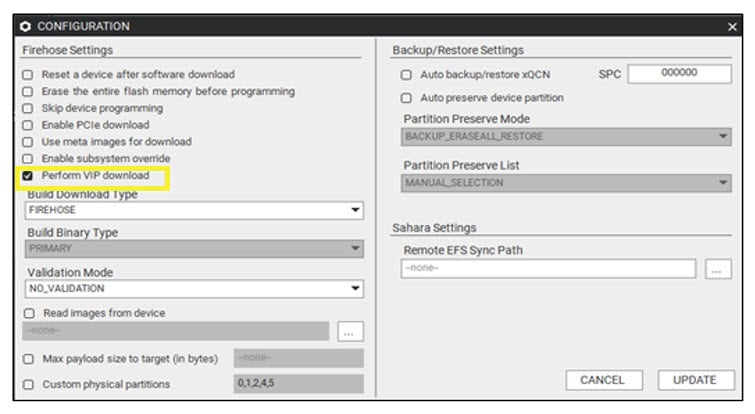

1. 在 PCAT 中选择 Perform VIP download。

注意 确保生成摘要表时使用的配置与 VIP 下载期间使用的配置相匹配。例如,如果在生成摘要表时选择 Erase the entire flash before programming,则在 VIP 下载期间选择相同的选项。

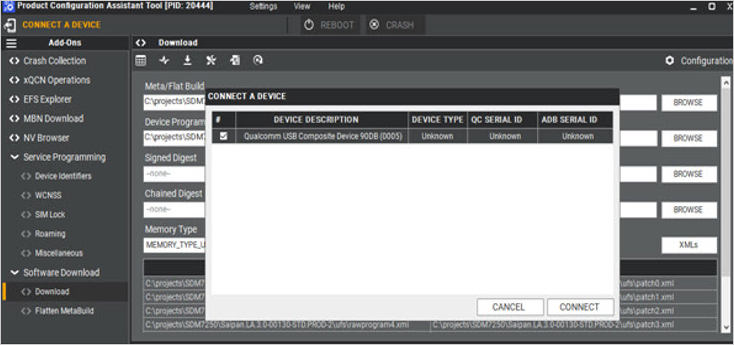

2. 连接安全设备。

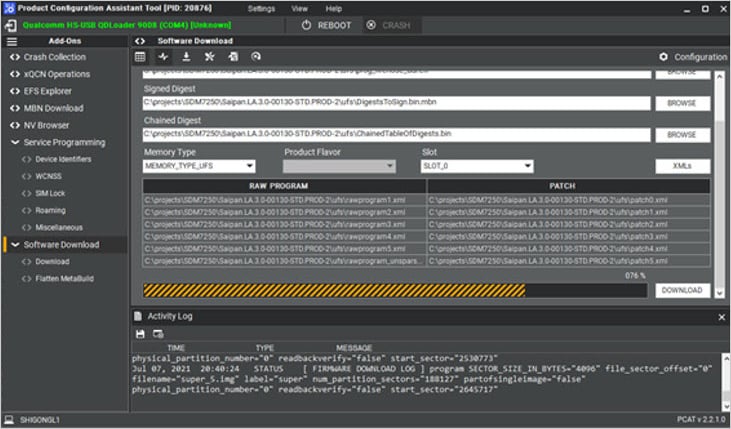

3. 要执行 VIP 下载,请单击 DOWNLOAD。

​

后续步骤

• 要强制执行严格的访问控制,请参阅 启用 SELinux。
• 要确保在启动过程中仅加载经过验证和受信任的应用程序,请参阅 启用 UEFI 安全启动。
